Chasis

La configuración de la viga principal es una estructura de dos vigas de tipo “doble T” con alas de acero de alta resistencia y alma de acero SAE 1010/20 reforzada internamente con travesaños plegados para permitir ser transitado sin deformación.

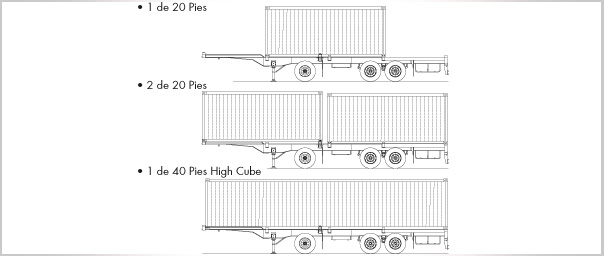

Base: compuesta por tubos pasantes de chapa de acero a través del alma de viga, los cuales sostienen dispositivos de traba de contenedores homologados, dispuestos de modo tal que permitan la carga altenativa de contenedores de 20 y 40 pies en típicas configuraciones según se requiera.

Zona trasera versiones con piso: compuesto por chapa semillada de 1/8" de espesor, sobre teleras “u” de chapa de acero (desde la culata hasta 3100mm hacia el frente, o hasta la depresion del cuello - consulte opciones), soldadas a una “faja lateral o bandon” de chapa de acero plegada en “u” con un ala interior que otorga mayor resistencia.

Las dimensiones de la unidad están diseñadas de modo de no exceder las máximas admitidas por la reglamentación vigente; Ley de transito 24449/95, decreto reglamentario 779/95, utilizando vehículos tractores disponibles en el mercado.

Acoplamiento

• Los ejes provistos son tubulares de 5 1/4" con masas de fundición nodular de Ø 20" de 10 bulones de acero para uso con llantas disco 8.25 x 22.5 o equivalentes, dichos ejes se vinculan a la unidad mediante suspensión mecánica con elásticos semielipticos de 10 hojas de 75mm (standard) y manotas estampadas. La versión 1+2 se provee con el eje autodireccional con suspensión neumática con levante (consultar).
• La unidad cuenta con instalación de frenos típico con zapatas de 8" con sistema spring brake.
• Perno de enganche homologado con brida abulonada vinculado a las vigas con planchón de acero de 5/16" de espesor y reforzado con travesaños.
• De serie se provee un porta auxilio doble con una llanta de auxilio y cuatro llantas disco sin camara de chapa por cada eje dual sin neumáticos según la configuración de la unidad.
• Levanta eje neumático en versiones tándem opcional.
• La unidad se entrega con patas de apoyo retráctiles mecánicas de dos velocidades.

Accesorios

• Tratamiento antioxidante.
• La unidad se pinta con color a elección.
• Ata lona lateral bajo faja longitudinal (opcional).
• Soportes laterales de carga móviles para su remoción al cargar (opcional).
• Guardabarros de chapa plegada con guarda fangos de goma.
• Paragolpes rebatible con babero de goma.
• Cajón de herramientas (medidas estándar).
• Cintas reflectivas reglamentarias.
• Kit de iluminación reglamentario (con voltaje 12v ó 24v a elección).
• Luces 3 marías (opcional).
• Lateral anticiclista (opcional).
• Tanque de agua plástico.
• Enganche trasero tipo boca de sapo.
